Uebung_006: SR-Flip-Flop mit 2x IE

Uebung_006

NotebookLM

Dieser Artikel beschreibt die logiBUS®-Übung Uebung_006. Hier wird ein klassischer Selbsthaltespeicher mit getrennten Tastern für Ein und Aus implementiert.

Ziel der Übung

Realisierung einer Schaltung mit getrennter Setz- und Rücksetz-Logik unter Verwendung von Ereignis-Bausteinen.

Beschreibung und Komponenten

[cite_start]Die Subapplikation Uebung_006.SUB nutzt zwei ereignisbasierte Eingänge und einen SR-Speicher[cite: 1].

Funktionsbausteine (FBs)

  • I1 (Set): Taster zum Einschalten (konfiguriert auf Einzelklick).

  • I2 (Reset): Taster zum Ausschalten (konfiguriert auf Einzelklick).

  • E_SR: Ein ereignisbasierter Speicherbaustein. [cite_start]Ein Event am Eingang S (Set) setzt den Ausgang Q auf TRUE, ein Event am Eingang R (Reset) setzt ihn auf FALSE[cite: 1].

Funktionsweise

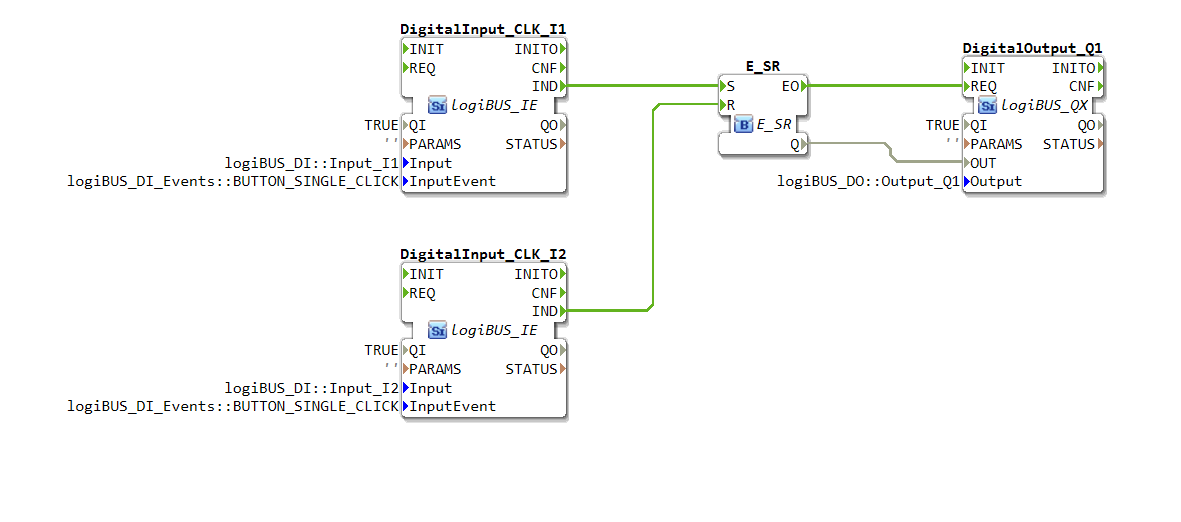

<EventConnections>
    <Connection Source="DigitalInput_CLK_I1.IND" Destination="E_SR.S"/>
    <Connection Source="DigitalInput_CLK_I2.IND" Destination="E_SR.R"/>
    <Connection Source="E_SR.EO" Destination="DigitalOutput_Q1.REQ"/>
</EventConnections>

[cite_start][cite: 1]

  • Ein Klick auf Taster 1 ➡️ Speicher wird gesetzt ➡️ Lampe geht an.

  • Ein Klick auf Taster 2 ➡️ Speicher wird gelöscht ➡️ Lampe geht aus.

  • Erneutes Drücken von Taster 1, wenn das Licht bereits an ist, hat keine Auswirkung.

Anwendungsbeispiel

Industrielle Start/Stopp-Steuerung: Ein grüner Taster startet eine Maschine, ein roter Taster stoppt sie. Dies ist sicherer als ein einzelner Toggle-Taster, da der Bediener immer einen definierten Befehl („Ich will aus“) geben kann, unabhängig vom aktuellen Zustand.
