Uebung_004a: Toggle Flip-Flop mit IE mit BUTTON_SINGLE_CLICK

Uebung_004a

NotebookLM

Dieser Artikel beschreibt die logiBUS®-Übung Uebung_004a. In dieser Übung verlassen wir die reine Datenweiterleitung und nutzen Ereignisse (Events), um eine Speicherfunktion zu realisieren: Einen klassischen Stromstoßschalter.

Ziel der Übung

Das Ziel ist es, den Unterschied zwischen zustandsorientierter (Pegel) und ereignisorientierter (Flanke) Programmierung zu verstehen. Während ein einfacher Taster nur solange „Ein“ ist, wie er gedrückt wird, soll hier jeder Tastendruck den Zustand des Ausgangs wechseln (Umschalten: Aus ➡️ Ein ➡️ Aus ➡️ …).

Beschreibung und Komponenten

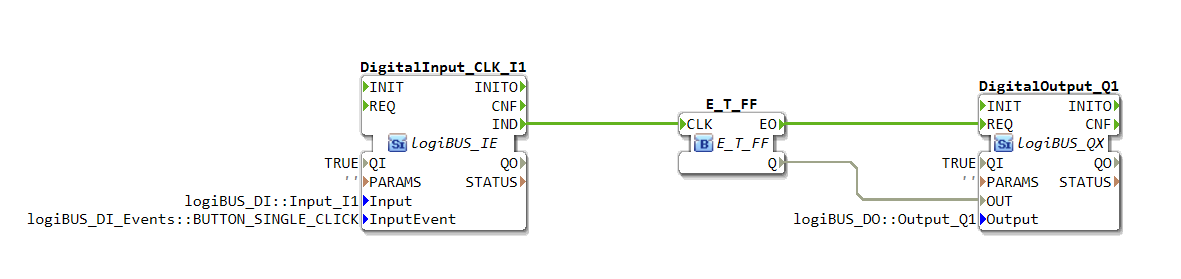

[cite_start]Die Subapplikation Uebung_004a.SUB verwendet einen speziellen Eingangsbaustein, der Klick-Ereignisse generiert, und ein Toggle-Flip-Flop[cite: 1].

Funktionsbausteine (FBs)

  • DigitalInput_CLK_I1: Typ logiBUS_IE (Input Event). [cite_start]Im Gegensatz zum Standard-Eingang liefert dieser Baustein kein kontinuierliches Signal, sondern feuert ein einzelnes Ereignis (IND), wenn eine bestimmte Bedingung erfüllt ist. Hier ist er auf BUTTON_SINGLE_CLICK konfiguriert[cite: 1].

  • E_T_FF: Typ E_T_FF (Standard-IEC-Event-Baustein). [cite_start]Dieser Baustein hat einen Takteingang (CLK). Bei jedem empfangenen Ereignis wechselt er seinen internen Zustand und gibt diesen über den Daten-Ausgang Q sowie ein Bestätigungs-Event EO aus[cite: 1].

  • DigitalOutput_Q1: Typ logiBUS_QX. [cite_start]Schaltet den physischen Ausgang Q1 basierend auf dem Zustand des Flip-Flops[cite: 1].

Funktionsweise

Die Logik basiert auf der Umwandlung eines flüchtigen Tastendrucks in einen dauerhaften Speicherzustand:

<EventConnections>
    <Connection Source="DigitalInput_CLK_I1.IND" Destination="E_T_FF.CLK"/>
    <Connection Source="E_T_FF.EO" Destination="DigitalOutput_Q1.REQ"/>
</EventConnections>
<DataConnections>
    <Connection Source="E_T_FF.Q" Destination="DigitalOutput_Q1.OUT"/>
</DataConnections>

[cite_start][cite: 1]

  1. Der Benutzer drückt den Taster an I1 kurz („Klick“).

  2. Der DigitalInput_CLK_I1 erkennt das Muster „Einzelklick“ und sendet ein IND-Ereignis.

  3. Das Ereignis erreicht den CLK-Eingang des E_T_FF.

  4. Das Flip-Flop kippt seinen Zustand (z.B. von FALSE auf TRUE).

  5. Das neue Signal steht am Daten-Ausgang Q bereit und das Flip-Flop sendet ein Ereignis an EO.

  6. DigitalOutput_Q1 empfängt dieses Ereignis, liest den Wert von Q und schaltet die Lampe ein.

  7. Beim nächsten Klick wiederholt sich der Vorgang, das Flip-Flop kippt zurück auf FALSE, die Lampe geht aus.

Anwendungsbeispiel

Die klassische Flurbeleuchtung: Ein Tasterdruck schaltet das Licht ein, der nächste schaltet es wieder aus. Dies ist mit einem rein elektrischen Taster (der zurückfedert) nicht ohne Speicherelement (Software-Flip-Flop) möglich.
